APF有源電力濾波器

有源電力濾波器功能

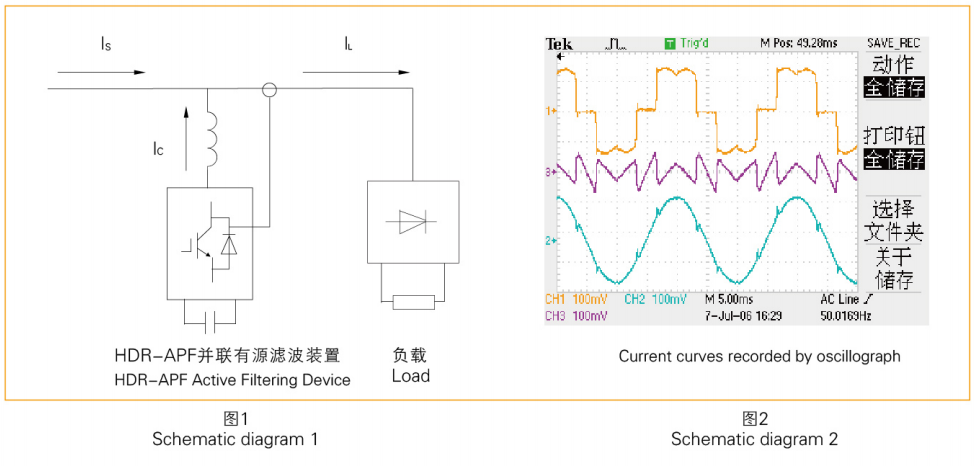

有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

有源電力濾波器

有源電力濾波器應用范圍：

適用于并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。

基本參數
額定輸入(V)	AC380~AC690V
工作頻率(Hz)	50/60Hz
模塊并聯臺數	根據項目需求數量不限
電網結構	三相三線制、三相四線制
電路拓?fù)?/td>	三電平
集成方式	模塊式/柜體式
性能指標
容量范圍	25A模塊到300A單柜，涵蓋有源濾波全系列產品
濾波范圍	2~60次諧波
濾波能力	可高達97％（TDDi）
響應時間	<10ms
功率因數矯正	有，可設定
限流能力	自動限流100%額定輸出
接口模塊
顯示界面	最新型7英寸全彩觸摸屏，實時顯示系統狀態和設備輸出特性及事件記錄
操作界面	增量、減量、設置、確認、運行、停止
界面指示	運行（綠）
顯示語言	簡體中文/英文
通訊接口	RS485/RS232等各種協議
環境條件
環境溫度	-10ºC~45ºC
存儲溫度	-40ºC～65ºC
相對濕度	≤95％，無凝露
海拔高度	4000m以下（2000m以上按規定標準折算）
